Recubrimiento y Laminación de Papel

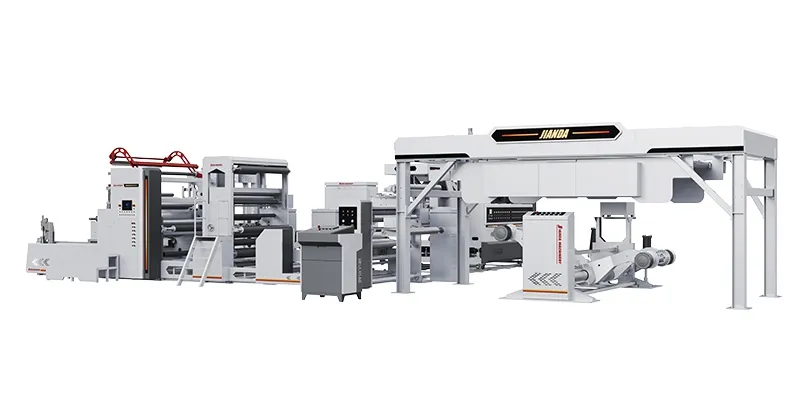

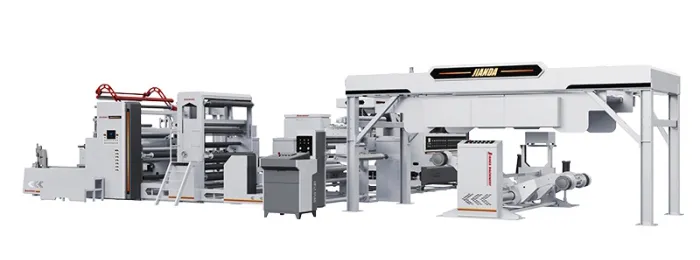

G3 de doble cara, 270 m/min
La línea G3 de doble cara está diseñada para el recubrimiento por extrusión y la laminación de papel de alto gramaje, combinando alta velocidad, estabilidad de proceso y flexibilidad para distintas aplicaciones industriales. Con una velocidad de trabajo de hasta 240 m/min, permite procesar sustratos de mayor rigidez mediante resinas como LDPE, PP y otros materiales aptos para recubrimiento, manteniendo un avance uniforme durante la producción continua. El resultado son materiales de papel recubiertos y laminados con un desempeño adecuado para envases alimentarios y médicos, embalaje de oficina y documentos, aplicaciones relacionadas con la construcción y otros materiales compuestos a base de papel.
- El control centralizado mediante PLC y HMI permite coordinar el funcionamiento de la línea mediante un diseño integrado de los sistemas mecánico, eléctrico y neumático.
- El cabezal de extrusión importado de alta precisión y sin ajuste lateral de ancho contribuye a mantener una calidad de recubrimiento estable.
- El sistema automático de elevación del cabezal facilita la configuración y el ajuste del equipo.
- La unidad de laminación de alta velocidad está diseñada para favorecer un procesamiento eficiente del material.
- El manejo del material se complementa con un cambiador hidráulico rápido de malla y una estructura de alimentación automática.
- Puede incorporarse un sistema de laminación en seco cuando el proceso de producción requiere esta capacidad.
- La sección de extrusión puede configurarse con una, dos o múltiples extrusoras, incluidas configuraciones de coextrusión multicapa.
| Modelo | ||
| Ancho del producto | 600-1200 mm | 900-1600 mm |
| Sustrato aplicable | Papel de alto gramaje (65-450 g/m²) | |
| Velocidad de diseño | 270 m/min | |
| Velocidad de trabajo | 180-240 m/min (según el sustrato y el material de recubrimiento) | |
| Potencia del motor principal | 55 kW × 2 | |
| Potencia total | Aprox. 290 kW | Aprox. 320 kW |
| Diámetro de desbobinado | ≤Ø1500 mm | |
| Diámetro de rebobinado | ≤Ø1600 mm | |
| Alimentación eléctrica | 380 V, trifásica, 4 hilos, 50 Hz | |
Nota:
Las especificaciones y configuraciones de la máquina pueden actualizarse como parte del proceso continuo de mejora del producto. El diseño final del equipo y los datos técnicos están sujetos a confirmación. El equipo también puede personalizarse para adaptarse a diferentes requisitos de producción y niveles de especificación.
-

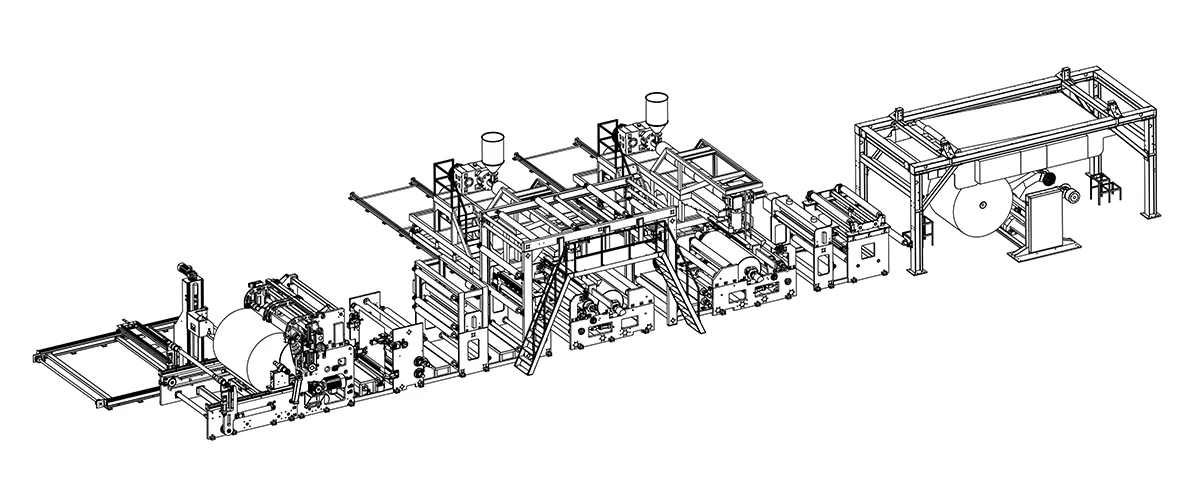

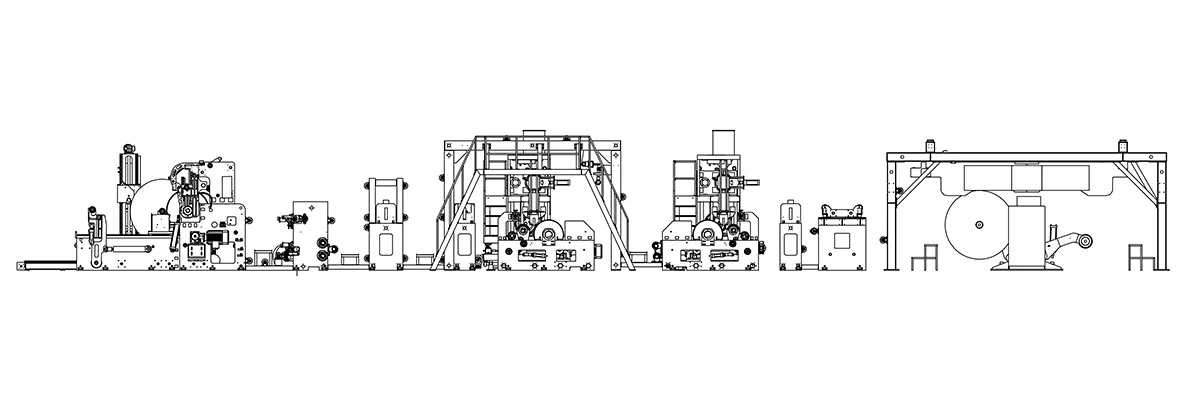

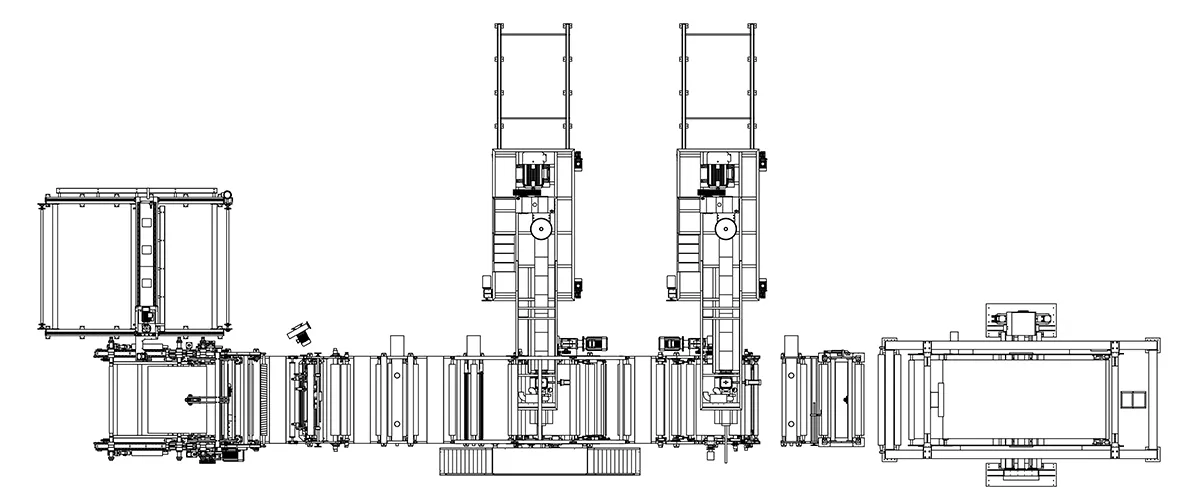

Desbobinado -
Guiado de banda -
Tratamiento corona -
Desbobinado secundario -
Laminación -
Recorte de bordes -
Rebobinado
Panel de control PLC

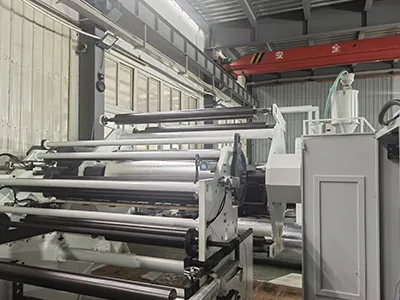

Rodillo guía

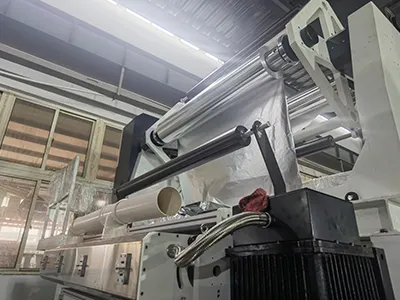

Unidad de desbobinado secundario

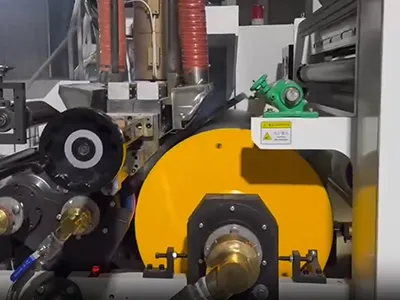

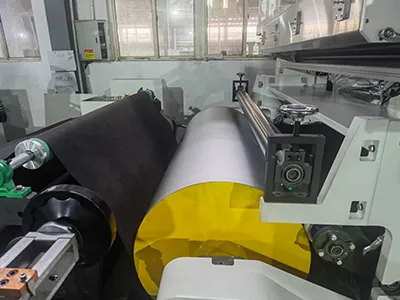

Unidad de laminación

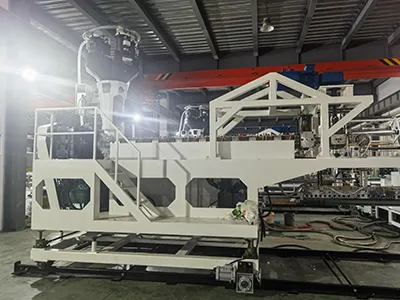

Extrusora

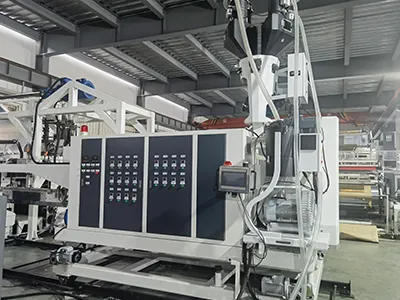

Carro de la extrusora

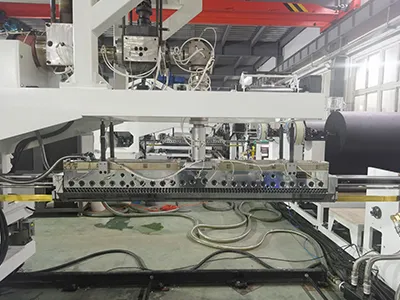

Cabezal de extrusión

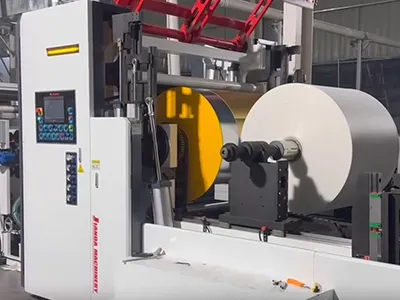

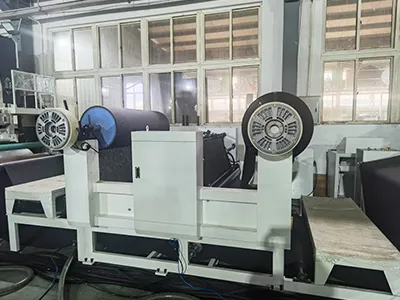

Desbobinador de doble estación

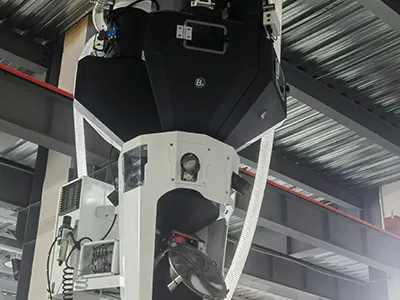

Sistema automático de dosificación
Panel de control de temperatura

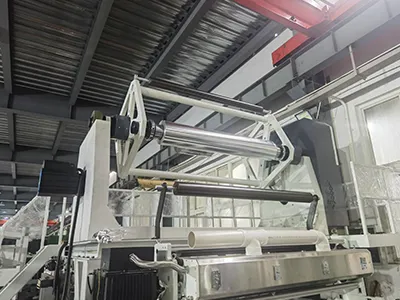

Desbobinador secundario con accionamiento central

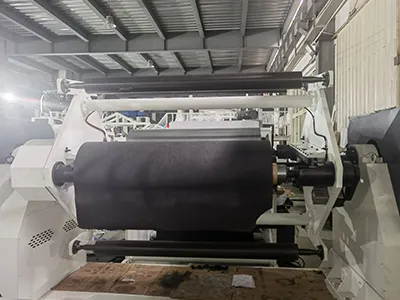

Rebobinador con accionamiento central
